产品介绍：

6AP/3MP+PTC 系列手动复位保护器是一款具有过流、感温及只有切断电源后才能接通电流三重保护功能的保护元件，满足了客户更高的安全需求。

工作原理：

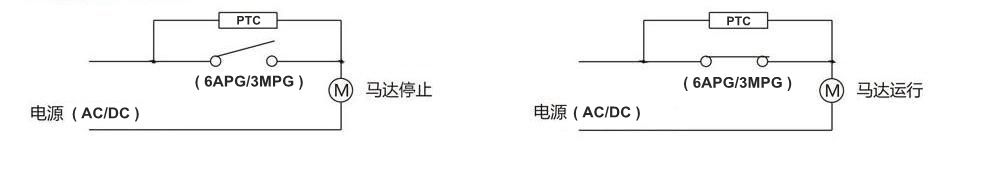

6AP/3MP系列热保护器与PTC形成并联电路，然后与电机（马达）串联，电机正常运转时PTC不会产生高温；当电机异常工作（产生高温或大电流），此时PTC元件会迅速产生高温（PTC的高温会使热保护器一直处于断路状态）,电机停止运行。当电源被手动断开后，PTC开始降温，当温度降至保护器复位温度后热保护器触点复位，再次接通电源，电机运转。

产品特性：

1. 具有断电保护、延时保护功能
2. 为有转动件的设备提供更 别的保护
3. 更适合于电机额异常保护
4. 套管密封，可防止绝缘漆之类物质浸入
5. 所有零件均严格执行欧洲ROHS的环保标准

产品选型

电气规格：

45A/12V DC

25A/24V DC

18A/250V AC

28A/125V AC

选型参数：

跳脱温度范围： 65℃～180℃

温度公差：±5℃、±8℃

选择控制过载电流跳脱范围：2A～45A

跳脱时间：4S～10S（可根据客户要求定制）

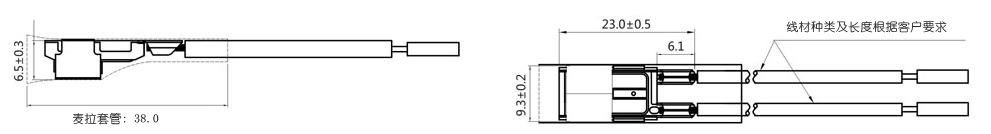

产品尺寸图：

命名规则：

     6APG* /3MPG*                          130A10                                   H6YC

  ∣     ∣     ∣

   产品型号为6AP/3MP               产品温度为130℃              生产日期和产地

                                堵转电流为10A

*注： G为我司产品标准型号代码

应用范围 ：

吸尘器、粉碎机、搅拌机、割草机；

电动工具、扫雪机、家用电器、发热元件、烘手器等
