产品介绍：

6AP/3MP系列电流温度双重保护器是一款同时具有过流、感温双重保护功能的保护元件。它能够 控制电机堵转或电流过量对电机的损伤。

工作原理：

6AP/3MP系列保护器中的辅助发热丝与双金属片匹配在一起，具有 控制过载电流跳脱时间的作用。当电机处于电流过大或堵转电流超过热保护器设定的跳脱值时，保护器能瞬间切断电路，使电器得到保护。当被保护的电器的温度下降到安全温度时，热保护器触点自动闭合复位。重新接通电源，电器恢复工作。

产品特性：

1. 体积小、寿命高、感温快；
2. 双金属片与电热丝组合具有快速跳脱性；
3. 非常 的跳闸时间，防止马达温度过高；
4. 具备有感应电流及温度而动作的双重保护性能；
5. 端子种类多样化，可供灵活选择：同/异向插片或带孔插片端子、同/异向铆接端子；
6. 客户可以定制配置，包括：断开温度，跳脱时间、双金属类型，加热丝接线材料或铆线服务；
7. 套管密封，可防止绝缘漆之类物质浸入。
8. 每款零件均严格执行欧洲ROHS的环保标准；

产品选型

电气规格：

•       45A/12V DC
•       25A/24V DC
•       18A/250V AC
•       28A/125V AC

选型参数：

       跳脱温度范围： 65℃～180℃

       温度公差：±5℃、±8℃

       选择控制过载电流跳脱范围：2A～45A

       跳脱时间：4S～10S（可根据客户要求定制）

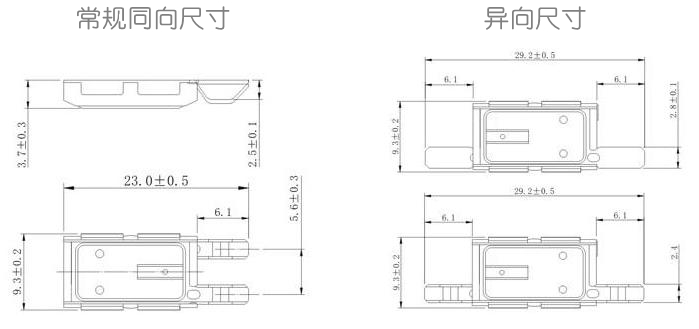

产品尺寸图：

命名规则：

   6APG* /3MPG*                      130A10                             H6YC

 ∣     ∣    ∣

产品型号为6AP/3MP              产品动作温度为130℃             生产日期和产地

                                         堵转电流为10A

*注： G为我司产品标准型号代码

应用范围 ：

•   车窗马达、天窗马达、天线马达；
•   雨刷发动机、滑门发动机、电动工具、高压清洗机；
•   洗衣机、豆浆机、榨汁机、吸尘器、变压器、潜水泵等。
